CA35T DC24V / AC220V Katup Pneumatik Katup Solenoid Jenis Sudut Kanan

CA35T DC24V / AC220V Katup Pneumatik Katup Solenoid Jenis Sudut Kanan

    • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves
    • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves
    • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves
    • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves
  • CA35T DC24V / AC220V Pneumatic Pulse Valve Right Angle Type Solenoid Valves

    Detail produk:

    Tempat asal: Cina
    Nama merek: Brando
    Sertifikasi: CE
    Nomor model: CA35T

    Syarat-syarat pembayaran & pengiriman:

    Kuantitas min Order: Satu set
    Harga: negotiation
    Kemasan rincian: Kotak batin, karton, pallet
    Waktu pengiriman: 4-7 hari
    Syarat-syarat pembayaran: T/T, western union, L/C
    Menyediakan kemampuan: potongan-potongan 150000 per bulan
    Hubungi sekarang
    Detil Deskripsi produk
    Port ukuran: G1-1 / 4 '' inci Bahan: Aluminium
    Media: Udara Bersih Kering Aplikasi: kolektor debu tanur listrik; gudang bagian atas, gudang, tangki bag filter pulsa atas
    Kekuasaan: Solenoid, Pneumatik Tekanan: 0.3MPa ~ 0.6MPa
    Struktur: Diafragma, Sudut, Pilot tegangan: DC24V, AC220V, DC12V, AC110V, disesuaikan
    Koneksi: Utas (NPT, BSP, BSPT) Suhu: -25 ℃ ~ + 60 ℃

    CA35T DC24V / AC220V Katup Jet Pulsa Jenis Sudut Kanan Solenoid Valves

    Karakteristik dasar produk CA35T jenis pulsa jet katup sudut kanan:
    1. Tekanan kerja produk adalah 0.3MPa ~ 0.7MPa, dan medianya adalah udara bersih setelah proses degreasing dan dewatering.
    2. Dalam kondisi tekanan sumber udara nominal produk, ketika tegangan kerja katup pulsa elektromagnetik adalah 85% dari tegangan pengenal, waktu respons pembukaan katup pulsa elektromagnetik harus kurang dari 0,03 detik.
    3. Ketika tekanan sumber udara yang bekerja adalah 0,1MPa, katup pulsa dapat ditutup.
    4. Produk harus mampu menahan tekanan sumber gas 0,8 MPa.
    5. Di bawah kondisi lingkungan yang ditentukan, resistansi isolasi kumparan elektromagnetik ke casing luar harus lebih besar dari 1 MΩ.
    6. Pada suhu kamar 5 derajat hingga 35 derajat, dan kelembaban relatif tidak melebihi 85%, kumparan elektromagnetik dapat menahan 50Hz, tegangan 250V untuk casing luar, dan tidak ada fenomena kerusakan selama 1 menit.
    7. Katup pulsa elektromagnetik harus bekerja secara normal setelah mengalami getaran dengan frekuensi 20 Hz, amplitudo penuh 2 mm dan durasi 30 menit.
    8. Dalam kondisi penggunaan yang normal, masa pakai kumulatif diafragma harus lebih dari 1 juta kali.
    9. Munculnya katup tidak memiliki lapisan yang jelas mengelupas, goresan, gerinda dan kerusakan lainnya.

    Bagan data teknis G1 1/4 '' CA35T katup jet pulsa sudut kanan:

    Nomor model CA15T CA20T CA25T CA35T CA40T CA50T CA62T CA76T
    Diameter nonimal φ15 φ20 φ25 φ35 φ40 φ50 φ62 φ76
    Ukuran Port G1 / 2 '' G3 / 4 '' G1 '' G1 1/4 '' G1 1/2 '' G2 '' G2 1/2 '' G3 ''
    Berat (kg) 0,6 0,6 0,72 1.1 1.5 2.9 3.4 4.8
    Tekanan Pekerjaan 03-0.8Mpa
    Suhu lingkungan -5 ℃ -55 ℃ atau disesuaikan
    Kelembaban relatif ≤85%
    Media operasi Udara bersih kering terkompresi
    Kelas perlindungan IP 65
    Kehidupan pelayanan Lebih dari 1 juta kali
    Voltase DC12V / DC24V / AC110V / AC220V atau disesuaikan

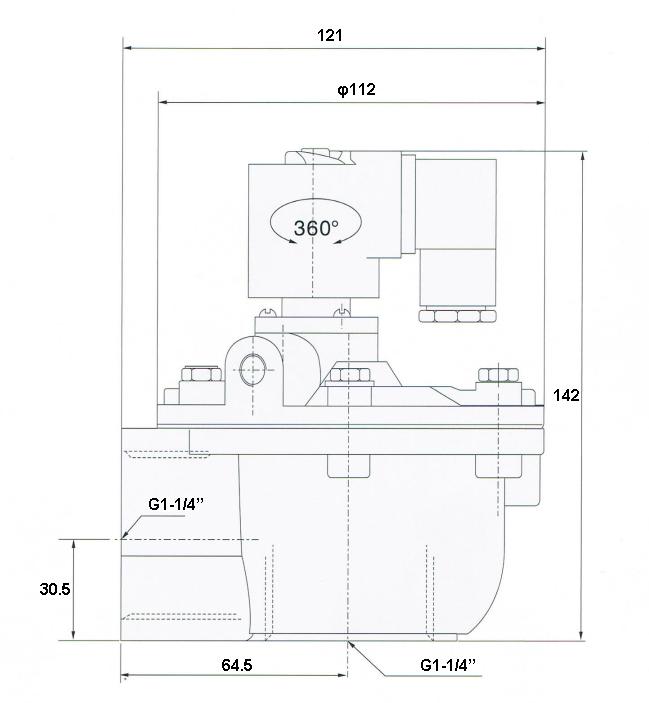

    Dimensi keseluruhan DC24V CA35T Aluminium diafragma pulsa katup:

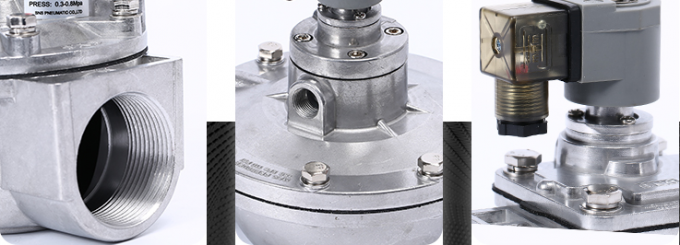

    Detail produk dari AC220V CA35T kolektor debu katup solenoid:

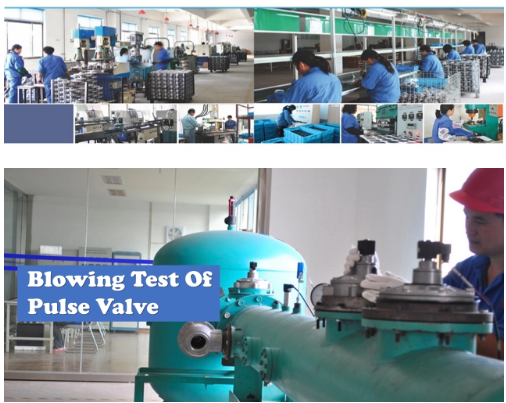

    Produksi dan uji φ35 CA35T katup pneumatik elektromagnetik:


    Perbandingan CA35T katup pulsa sudut kanan dan CA25MM tertanam katup pulsa:
    Perbedaan terbesar antara dua jenis katup pulsa elektromagnetik, katup pulsa sudut kanan dan katup pulsa terendam, adalah bahwa strukturnya berbeda. Perbedaan dalam penggunaannya adalah bahwa katup pulsa sudut kanan digunakan untuk saringan kantong udara pulsa bertekanan tinggi, dan katup pulsa yang terendam terutama digunakan untuk pengumpul debu kantong panjang pulsa tekanan rendah.

    Prinsip operasi katup pulsa yang terendam: diafragma membagi katup pulsa elektromagnetik menjadi dua ruang udara depan dan belakang. Ketika udara terkompresi dinyalakan, udara terkompresi memasuki ruang udara belakang melalui lubang, dan kemudian tekanan ruang udara akan menjadi rakitan diafragma. Dekat dengan output dari katup, katup pulsa elektromagnetik dalam keadaan "mati". Sinyal listrik dari pengontrol hembusan pulsa membuat angker dari katup pulsa elektromagnetik bergerak mundur. Setelah katup, lubang ventilasi ruang udara terbuka, ruang udara dengan cepat kehilangan tekanan, unit diafragma bergerak mundur, udara terkompresi ditiupkan melalui port keluaran katup, dan katup pulsa elektromagnetik berada pada status "Aktif". Sinyal listrik dari pengontrol hembusan denyut menghilang, angker dari katup pulsa elektromagnetik diatur ulang, lubang ventilasi ruang udara belakang ditutup, dan tekanan ruang udara belakang dinaikkan sehingga unit diafragma melekat erat ke port output dari katup, dan katup pulsa elektromagnetik dalam keadaan "tertutup". Katup pulsa elektromagnetik CA-25MM adalah katup pulsa yang terendam. Sangat cocok untuk pemasangan dan koneksi reservoir udara dan pipa penghembus debu. Aliran udara tidak terhalang dan dapat memberikan aliran udara bersih berdenyut yang memenuhi persyaratan.

    Prinsip kerja katup pulsa sudut kanan: CA-25T katup pulsa elektromagnetik adalah katup sudut kanan dengan sudut 90 ° antara inlet dan outlet. Sangat cocok untuk pemasangan dan koneksi kantung udara dan pipa penghembus debu. Aliran udara lancar dan dapat memberikan pulsa gas bersih yang diperlukan. Diafragma membagi katup pulsa elektromagnetik menjadi dua ruang udara depan dan belakang. Ketika udara terkompresi dinyalakan, udara terkompresi memasuki ruang udara belakang melalui lubang throttle. Pada saat ini, tekanan ruang udara menutup unit diafragma ke port output katup. Katup pulsa elektromagnetik dalam keadaan "mati". Sinyal listrik dari pengontrol hembusan pulsa membuat angker dari katup pulsa elektromagnetik bergerak mundur. Setelah katup, lubang ventilasi ruang udara terbuka, ruang udara dengan cepat kehilangan tekanan, unit diafragma bergerak mundur, udara terkompresi ditiupkan melalui port keluaran katup, dan katup pulsa elektromagnetik berada pada status "Aktif". Sinyal listrik dari pengontrol hembusan denyut menghilang, angker dari katup pulsa elektromagnetik diatur ulang, lubang ventilasi ruang udara belakang ditutup, dan tekanan ruang udara belakang dinaikkan sehingga unit diafragma melekat erat ke port output dari katup, dan katup pulsa elektromagnetik dalam keadaan "tertutup".
