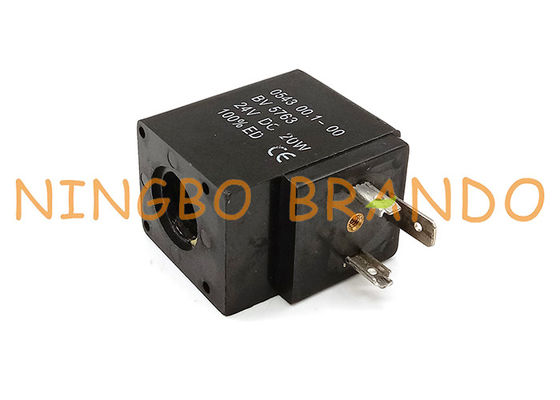

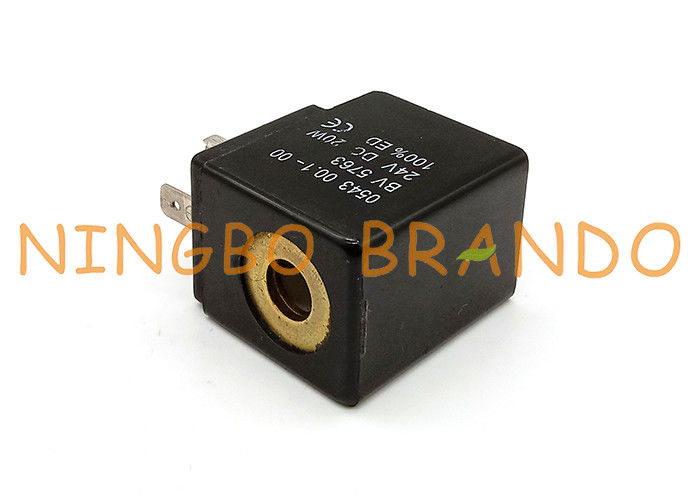

0543 Nass Type System 13 30mm Kawat Tembaga Solenoid Magnet Coil

0543 Nass Type System 13 30mm Kawat Tembaga Solenoid Magnet Coil

Kumparan solenoid 5043/5045 adalah bagian penting dari katup pembuangan elektronik, dan pengaturan waktu otomatis dari efek drainase dicapai dengan kontrol kumparan solenoid dan pengatur waktu.Katup pembuangan elektronik dicocokkan dengan katup solenoid oleh rangkaian analog pengatur waktu elektronik solid-state untuk mewujudkan pelepasan otomatis air terkondensasi dari sistem udara terkompresi.Katup pembuangan elektronik banyak digunakan dalam komponen sistem udara tekan seperti filter, pemisah, pengering, tangki penyimpanan gas, dan kaki tetesan.Waktu dan interval pelepasan dapat disesuaikan dengan kebutuhan yang berbeda.Pasang katup pembuangan elektronik.Perhatikan bahwa arah panah pada badan katup harus sama dengan arah aliran kondensat.Katup pembuangan elektronik dapat dipasang di posisi apa pun.Sebuah wadah harus ditempatkan di outlet katup untuk mengumpulkan kondensat.Hal ini juga dapat dicapai dengan menempatkan tabung, namun hati-hati jangan sampai menggunakan selang yang tidak menahan saat katup dibuka.

Apa itu solenoid?
Solenoid adalah istilah umum untuk kumparan kawat yang digunakan sebagai elektromagnet.Ini juga mengacu pada perangkat apa pun yang mengubah energi listrik menjadi energi mekanik menggunakan solenoida.Perangkat menciptakan medan magnet dari arus listrik dan menggunakan medan magnet untuk membuat gerakan linier.Aplikasi umum solenoida adalah untuk menyalakan sakelar, seperti starter di mobil, atau katup, seperti dalam sistem sprinkler.

Bagaimana Solenoid Bekerja
Solenoida adalah gulungan kawat berbentuk sekrup yang melilit piston, sering kali terbuat dari besi.Seperti pada semua elektromagnet, medan magnet dibuat ketika arus listrik melewati kawat.Elektromagnet memiliki keunggulan dibandingkan magnet permanen karena dapat dinyalakan dan dimatikan dengan aplikasi atau penghilangan arus listrik, yang membuatnya berguna sebagai sakelar dan katup dan memungkinkannya sepenuhnya otomatis.

Seperti semua magnet, medan magnet solenoida yang diaktifkan memiliki kutub positif dan negatif yang akan menarik atau menolak material yang sensitif terhadap magnet.Dalam solenoida, medan elektromagnetik menyebabkan piston bergerak ke belakang atau ke depan, begitulah gerakan yang dihasilkan oleh kumparan solenoida.

Parameter teknis kumparan solenoid katup pembuangan elektronik:

Dimensi utama kumparan solenoid 5043/5045 untuk katup pembuangan air elektronik:

Pembesaran detail 14 mm Inside Hole 42 Kumparan solenoid elektrik tinggi:

Sambungan koil elektromagnetik hitam AC220V / DC24V di katup pembuangan elektronik:

Dalam proses penggunaan katup pembuangan elektronik, poin-poin berikut harus diperhatikan:

1. Sebelum memasang katup pembuangan, sebaiknya buang lumpur, sisa tembaga, karat, dll. Dari sistem udara tekan.Direkomendasikan untuk mengeringkan sistem selama 3-5 menit dengan tekanan penuh sebelum memasang katup pembuangan.

2. Arah drainase sama dengan arah panah pada badan katup.

3. Tegangan suplai harus konsisten dengan tegangan katup pembuangan (tegangan katup pembuangan ditandai pada koil).Jangan menghubungkan catu daya yang salah.

4. Saklar membran uji pada pengatur waktu adalah tombol uji manual.Setiap kali tombol ditekan, katup pembuangan dibuang satu kali.Tombol ini digunakan untuk mengecek kondisi drainase setiap saat dalam pekerjaan sehari-hari.

5. Dua tombol pengatur waktu digunakan untuk mengatur waktu pelepasan dan interval.Pengguna harus mengatur waktu sesuai dengan iklim dan kondisi kerja.

6. Selain fungsi sambungan, sekrup kecil pada kotak sambungan drain valve berfungsi menekan segel untuk mencegah air masuk ke timer dan kumparan, jadi pastikan untuk mengencangkannya.Jika tidak, paking tidak akan tahan air, yang akan menyebabkan koil.Dan pembakaran pengatur waktu.Mur pengunci terminal juga tahan air, jadi pastikan untuk mengencangkannya.

7. Saat katup pembuangan elektronik sedang digunakan, katup solenoid mungkin tidak tertutup rapat, yang selalu bocor.Biasanya kesalahan tersebut tidak disebabkan oleh kualitas dari katup pembuangan itu sendiri.Alasannya adalah karena kondensat terlalu kotor, dan partikel padat kecil di dalamnya Masuk ke sumbat katup dan tangkap sumbat katup.
