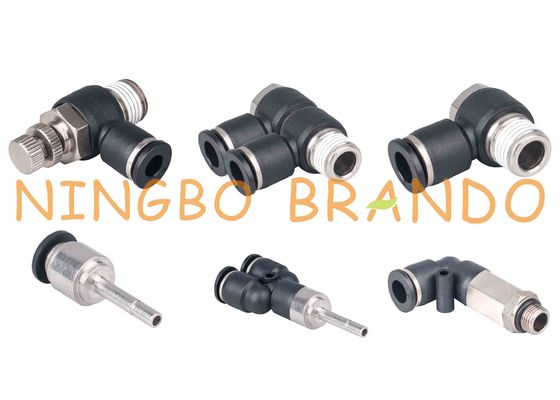

Coupler Cepat Pneumatik

Sambungan Cepat Alat Pneumatik

Brando menyediakan fitting push-to-connect plastik untuk transfert cairan bertekanan rendah industri, yang merupakan cara paling intuitif dan efisien untuk menghubungkan tabung ke fitting untuk membuat jaringan distribusi cairan.Berkat pemasangannya yang cepat, keserbagunaan, dan masa pakai yang luar biasa, pemasangan dorong plastik berkontribusi pada peningkatan efisiensi alat berat dan pengurangan biaya.Semua alat kelengkapan dorong untuk menghubungkan plastik kami tersedia dengan berbagai pilihan konfigurasi dan bahan plastik yang sesuai untuk berbagai cairan antara lain udara bertekanan, gas, air, cairan makanan dan minuman atau bahan kimia, yang digunakan di banyak industri besar saat ini. pasar.

Fitur Produk:

1. Kekuatan Tinggi, Ketahanan Aus, Ketahanan Korosi, Kepadatan Tinggi, Tidak Mudah Meledak.

2. Produk Kokoh dan Tahan Lama dan Memiliki Umur Panjang.

3. Instalasi dan Pembongkaran Mudah, Kinerja Sealing Yang Baik.

4. Dapat Digunakan untuk Sambungan Pipa dan Penggunaan Komponen Pneumatik Yang Berbeda, dan Memiliki Berbagai Kegunaan.

5. Anda Dapat Dengan Mudah Memasukkan atau Menarik Trakea Tanpa Alat Apa Pun

6. Klip Pipa Udara Penghubung Terbuat Dari Bahan Plastik Yang Kuat, Yang Tidak Mudah Rontok Setelah Sambungan Mengadopsi Komponen Penyegelan, Menjaga Penyegelan Yang Baik, Tidak Mudah Bocor.

7. Mengubah Arah Pipa Secara Gratis Setelah Instalasi, Mudah untuk Memasukkan atau Menarik Trakea Secara Manual Tanpa Alat.

Dimensi & Kode Urutan Fitting Selang Pneumatik:

Fitting Siku Pria Diperpanjang:

Gambar	Dimensi	Bagian no.	R	D	D1	L1	L	L '	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
			R3 / 8 "	4	11	10	19	43	17
			R1 / 2 "	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
			R1 / 2 "	6	13	11	20	47	21
		PLL8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PLL10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PLL12	R1 / 8 "	12	21	8	30	56	19
			R1 / 4 "	12	21	9	30	57	19
			R3 / 8 "	12	21	10	30	57	19
			R1 / 2 "	12	21	11	30	60	21

Fitting Banjo Pria:

Gambar	Dimensi	Bagian no.	R	D	D1	L1	L	L '	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
		PH8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PH10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PH12	R1 / 4 ''	12	21	10	33	28	15
			R3 / 8 ''	12	21	12	35	34	19
			R1 / 2 ''	12	21	13	37	37	24

Rhabditiform dari Through Fitting:

Gambar	Dimensi	Bagian no.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Daftar Semua Perlengkapan Selang Pneumatik Plastik:

Memilih Perlengkapan yang Tepat untuk Sistem Pneumatik Anda:

Alat kelengkapan membantu mengontrol gaya dan aliran arah gas atau udara terkompresi yang digunakan dalam sistem pneumatik.Salah satu pertimbangan pertama dalam memilih konektor adalah jenis bejana yang akan Anda sambungkan seperti fleksibilitas selang atau tabung, serta diameter dalam (ID) dan diameter luar (OD) bejana untuk memastikan segel yang memadai dan koneksi yang aman.Pilihan material yang pas untuk konektor pneumatik Anda juga penting, termasuk kompatibilitas gas atau ketahanan terhadap panas atau korosi.

Pertimbangan lain dalam memilih konektor sistem pneumatik yang tepat meliputi:
1. Jenis koneksi dan fungsi yang dijalankannya
2. Tekanan operasional dari sistem pneumatik
3. Kisaran suhu pengoperasian
4. Persyaratan PSI untuk aplikasi Anda
5. Besarnya getaran yang dihasilkan oleh sistem pneumatik
6. Jenis benang dari fitting penerima

Fokus pada permintaan Anda, Tawarkan solusi terbaik:

√ Hubungi kami jika beberapa poin Anda ragu

√ Hubungi kami jika suatu tempat perlu diubah
√ Hubungi kami jika bukan yang Anda cari

√ Hubungi kami jika Anda sedang mendesain

Selamat datang di pertanyaan dan pertanyaan Anda!
