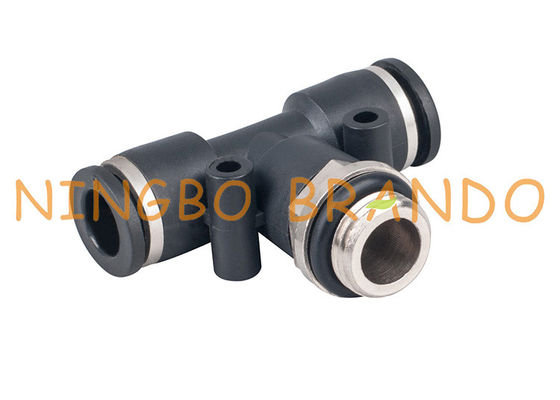

1/4 `` 8mm Dorong Untuk Menghubungkan Fitting Selang Pneumatik Tee Cabang Pria

1/4 `` 8mm Dorong Untuk Menghubungkan Fitting Selang Pneumatik Tee Cabang Pria

Dorongan Brando untuk menghubungkan alat kelengkapan selang pneumatik (atau alat kelengkapan selang pneumatik push-in) adalah metode yang cepat dan nyaman untuk menghubungkan komponen dalam sistem pneumatik.Didesain untuk digunakan dengan tabung poliuretan, polietilen, dan nilon, fitting push-in komposit kami tersedia dalam berbagai ukuran untuk mengakomodasi tabung mulai dari 1/8 OD hingga 1/2 OD.Berbagai konfigurasi tersedia untuk memenuhi kebutuhan koneksi Anda.

Keuntungan:
* Kedap udara sempurna berkat segel bibir
* Kopling aman pada semua jenis tabung
* Kopling sempurna bahkan dengan adanya pipa dengan potongan diagonal
* Dibuat dengan bahan perawan

Dimensi & Kode Urutan Fitting Selang Pneumatik:

Fitting Pria Lurus:

Gambar	Dimensi	Bagian no.	R	D	L1	L	S	Hex batin
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1 / 8 "	4	8	21	12	3
			R1 / 4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			R1 / 2 "	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1 / 8 "	6	8	22	12	4
			R1 / 4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			R1 / 2 "	6	11	23	21	4
		PC8	R1 / 8 "	8	8	27	14	4
			R1 / 4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			R1 / 2 "	8	11	23	21	6
		PC10	R1 / 8 "	10	8	29	27	4
			R1 / 4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			R1 / 2 "	10	11	24	21	8
		PC12	R1 / 8 "	12	8	31	19	4
			R1 / 2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			R1 / 2 "	12	11	31	21	10

Fitting Siku Dorong Pria:

Gambar	Dimensi	Bagian no.	R	D	D1	L1	L	L '	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PL8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PL10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PL12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

Fitting Cabang Tee Pria:

Gambar	Dimensi	Bagian no.	R	D	D1	L1	L	L '	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PT8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PT10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PT12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

Daftar Semua Perlengkapan Selang Pneumatik Plastik:

Memilih Perlengkapan yang Tepat untuk Sistem Pneumatik Anda:

Perlengkapan membantu mengontrol gaya dan aliran arah gas atau udara terkompresi yang digunakan dalam sistem pneumatik.Salah satu pertimbangan pertama dalam memilih konektor adalah jenis bejana yang akan Anda hubungkan seperti fleksibilitas selang atau tabung, serta diameter dalam (ID) dan diameter luar (OD) bejana untuk memastikan segel yang memadai dan koneksi yang aman.Pemilihan material fitting untuk konektor pneumatik Anda juga penting, termasuk kompatibilitas gas atau ketahanan terhadap panas atau korosi.

Pertimbangan lain dalam memilih konektor sistem pneumatik yang tepat meliputi:
1. Jenis koneksi dan fungsi yang dijalankannya
2. Tekanan operasional dari sistem pneumatik
3. Kisaran suhu pengoperasian
4. Persyaratan PSI untuk aplikasi Anda
5. Besarnya getaran yang dihasilkan oleh sistem pneumatik
6. Jenis benang dari fitting penerima

Fokus pada permintaan Anda, Tawarkan solusi terbaik:

√ Hubungi kami jika beberapa poin Anda ragu

√ Hubungi kami jika suatu tempat perlu diubah
√ Hubungi kami jika bukan yang Anda cari

√ Hubungi kami jika Anda sedang mendesain

Selamat datang di pertanyaan dan pertanyaan Anda!
