Tempat asal: | Cina |
Nama merek: | Brando |
Sertifikasi: | CE |
Nomor model: | 1070/4 |
Kuantitas min Order: | 50 BUAH |
---|---|
Kemasan rincian: | Kotak Individu, Karton, Pallet |
Waktu pengiriman: | 5-8 hari kerja |
Syarat-syarat pembayaran: | L / C, T / T, PayPal, Western Union, MoneyGram |
Menyediakan kemampuan: | 100000 pcs per bulan |
Ukuran Pelabuhan: | 1/2'' | Jenis koneksi: | Flare SAE |
---|---|---|---|
Fungsi: | 2 Arah Biasanya Tertutup (NC) | Operasi Katup: | Akting Langsung |
Tegangan: | AC110V, AC220V, AC230V, Ac240V, DC24V | Bahan Tubuh: | Kuningan |
Suhu sekitar: | -35 - 105 °C | rentang tekanan: | 0,5 - 25 Bar |
Refrigeran: | R22, R404A, R407A, R407C, R125, R134a, R152a | Aplikasi: | Chiller, Freezer, Air Conditioner, Cooler, Dan Sebagainya |
Cahaya Tinggi: | CASTEL Solenoid Valve,CASTEL Refrigeration Solenoid Valve,Solenoid Valve Castel |

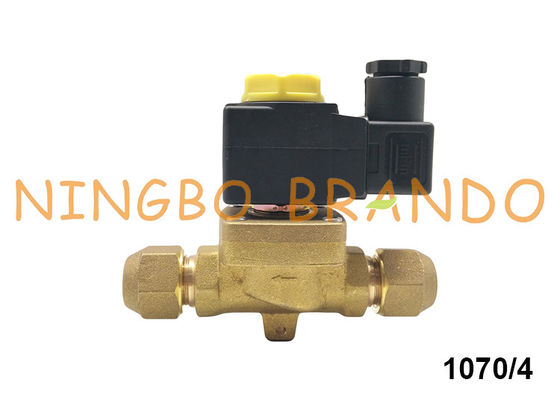

Castel Type 1/2'' SAE Brass MSV Series Liquid Line Solenoid Valve 1070/4
Katup solenoida tipe castel terdiri dari bodi Kuningan, angker pendorong Stainless Steel, koil, dan bagian lainnya.
Seri katup 1034 ;1038 ;1040 ;1048 ;1049 ;1050 ;1058 ;1059 ;1078 (/11 , /13 , /M42) ;1079 (/13 , /M42 , /17) ;1098/9 ;1099/11 adalah katup yang dioperasikan pilot piston.Pengoperasiannya tidak hanya bergantung pada medan magnet yang dihasilkan oleh aliran arus ke koil, tetapi juga pada tekanan saluran masuk minimum, yang diperlukan untuk:
• buka piston dan angkat dari bukaan utama
• tutup piston dan pastikan kekencangan pada main opening
Pembukaan/penutupan kursi katup utama dikendalikan oleh piston, sedangkan pembukaan/penutupan kursi pilot dikendalikan oleh pendorong seluler koil.
Katup solenoid pendingin MSV-1070/4 cocok untuk pendingin freon, cair dan gas sebagai media kerja.Ini menggunakan sinyal listrik untuk mengontrol media kerja di dalam pipa dari jarak jauh untuk mewujudkan otomatisasi on-off dan mewujudkan integrasi elektromekanis.Katup solenoid tipe MSV 1070/4 memiliki keunggulan pembukaan katup yang cepat, kinerja yang stabil, penggunaan yang mudah, penghematan energi yang baik, dan masa pakai yang lama.
Untuk beberapa unit kecil dan menengah awal, seri MSV 1070/4katup solenoid dihubungkan secara seri dengan saluran cairan di depan perangkat pelambatan dan dihubungkan ke kompresor dengan sakelar start yang sama.Saat kompresor dihidupkan, solenoid valve dibuka dan sistem perpipaan dihidupkan agar sistem AC beroperasi normal.Saat kompresor dimatikan, katup solenoid secara otomatis memotong saluran cairan, mencegah cairan zat pendingin terus mengalir ke evaporator, mencegah zat pendingin mengenai saat kompresor dinyalakan kembali.
Dimensi:
Model
|
Koneksi
|
Dimensi
|
Jenis Koil
|
|||
SAE (Flare), ODF (Solder)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4''SAE
|
75
|
62.5
|
58
|
-
|
|
1020/3
|
3/8''SAE
|
65
|
||||
1028/2
|
1/4''ODF
|
32.5
|
125
|
|||
1028/3
|
3/8''ODF
|
62.5
|
125
|
|||
1064/3
|
3/8''SAE
|
82
|
69.5
|
68
|
||
1064/4
|
1/2'' SA
|
72
|
||||
1068/3
|
3/8''ODF
|
111
|
||||
1068/4
|
1/2''ODF
|
127
|
||||
1070/4
|
1/2''ODF
|
91
|
75.0
|
100
|
45
|
|
1070/5
|
5/8''ODF
|
106
|
||||
1078/4
|
1/2''ODF
|
127
|
||||
1078/5
|
5/8''ODF
|
173
|
||||
1078/9
|
1 1/8''ODF
|
115
|
96.0
|
250
|
80
|
|
1078/11
|
1 3/8''ODF
|
172
|
138.0
|
278
|
68
|
|
1090/5
|
5/8''SAE
|
106
|
78.0
|
120
|
57
|
|
1090/6
|
3/4''SAE
|
106
|
78.0
|
124
|
57
|
|
1079/7
|
ODF 7/8''
|
91
|
75.0
|
190
|
45
|
|
1079/11
|
1 3/8''ODF
|
115
|
96.0
|
292
|
80
|
|
1079/13
|
1 5/8''ODF
|
172
|
138.0
|
278
|
68
|
|
1098/7
|
ODF 7/8''
|
106
|
78.0
|
180
|
57
|
|
1099/9
|
1 1/8''ODF
|
106
|
78.0
|
216
|
57
|
|
1099/11
|
1 3/8''ODF
|
157
|
127.0
|
291
|
68
|
Data teknis:
Prinsip Operasi
|
Nomor model
|
Pelabuhan SAE
|
Ukuran kursi nominal Ø (mm)
|
Faktor Kv
(m³/jam)
|
PS
(batang)
|
TS(℃)
|
TA(℃)
|
||
min
|
maks
|
min
|
maks
|
||||||
Akting Langsung
|
1020/2
|
1/4''
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8''
|
3
|
0, 23
|
||||||
Pilot Diafragma Dioperasikan
|
1064/3
|
3/8''
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
1/2''
|
||||||||
1070/4
|
1/2''
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8''
|
2, 61
|
|||||||
1090/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4''
|
4, 80
|
|||||||
Piston Pilot Dioperasikan
|
1034/3
|
3/8''
|
6, 5
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
1/2''
|
||||||||
1040/4
|
1/2''
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8''
|
3, 00
|
|||||||
1050/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4''
|
4, 80
|
Instalasi:
Sebelum menghubungkan katup ke pipa, disarankan untuk memastikan bahwa sistem pendingin bersih.Faktanya, katup dengan gasket PTFE, dan khususnya katup piston, sensitif terhadap kotoran dan serpihan.Selanjutnya, periksa apakah arah aliran dalam pipa sesuai dengan panah yang tertera pada badan katup.Semua katup dapat dipasang dalam posisi apa pun asalkan koil tidak mengarah ke bawah.Pematerian katup dengan sambungan solder harus dilakukan dengan hati-hati, menggunakan bahan pengisi dengan titik leleh rendah.Tidak perlu membongkar katup sebelum mematri, tetapi penting untuk menghindari kontak langsung antara api obor dan badan katup, yang dapat merusak dan mengganggu fungsi yang tepat dari
katup.
Sebelum menghubungkan katup ke sistem kelistrikan, pastikan voltase dan frekuensi saluran sesuai dengan nilai yang tertera pada koil.
