Tempat asal: | Cina |
Nama merek: | Brando |
Sertifikasi: | CE |
Nomor model: | 1079/7 |
Kuantitas min Order: | 50 BUAH |
---|---|
Kemasan rincian: | Kotak Individu, Karton, Pallet |
Waktu pengiriman: | 5-8 hari kerja |
Syarat-syarat pembayaran: | L / C, T / T, PayPal, Western Union, MoneyGram |
Menyediakan kemampuan: | 100000 pcs per bulan |
Ukuran Pelabuhan: | 7/8'' | Jenis koneksi: | ODS (Solder) |
---|---|---|---|
Fungsi: | 2 Arah Biasanya Tertutup (NC) | Operasi Katup: | Pilot Diafragma Dioperasikan |
Tegangan: | AC110V, AC220V, AC230V, Ac240V, DC24V | Bahan Tubuh: | Kuningan |
Suhu sekitar: | -35 - 105 °C | rentang tekanan: | 0,5 - 25 Bar |
Refrigeran: | R22, R404A, R407A, R407C, R125, R134a, R152a | Aplikasi: | Chiller, Freezer, Air Conditioner, Cooler, Dan Sebagainya |
Cahaya Tinggi: | CASTEL Solenoid Valve,CASTEL Refrigeration Solenoid Valve,Solenoid Valve Castel |

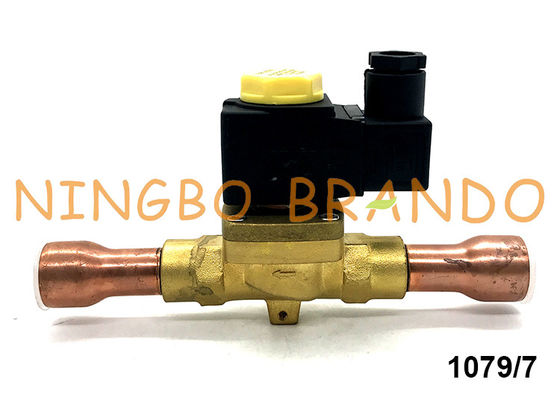

Castel Type 7/8'' Refrigeration Solenoid Valve 1079/7 1079/7A6 220V 230V
Katup solenoida tipe castel terdiri dari bodi Kuningan, angker pendorong Stainless Steel, koil, dan bagian lainnya.
Seri katup 1034 ;1038 ;1040 ;1048 ;1049 ;1050 ;1058 ;1059 ;1078 (/11 , /13 , /M42) ;1079 (/13 , /M42 , /17) ;1098/9 ;1099/11 adalah katup yang dioperasikan pilot piston.Pengoperasiannya tidak hanya bergantung pada medan magnet yang dihasilkan oleh aliran arus ke koil, tetapi juga pada tekanan saluran masuk minimum, yang diperlukan untuk:
• buka piston dan angkat dari bukaan utama
• tutup piston dan pastikan kekencangan pada main opening
Pembukaan/penutupan kursi katup utama dikendalikan oleh piston, sedangkan pembukaan/penutupan kursi pilot dikendalikan oleh pendorong seluler koil.
Pertukaran panas aliran dua arah sistem udara segar
Sistem ini terutama terdiri dari kipas baru pertukaran panas penuh dan saluran udara, ventilasi pembuangan, saluran keluar udara, dan aksesori lainnya.Melalui proses pertukaran sirkulasi udara dalam dan luar ruangan dan jaminan kualitas udara dalam ruangan, seluruh kelompok pertukaran panas bekerja melalui seluruh pertukaran panas.Pengoperasian, saluran pembuangan mengeluarkan udara kotor dalam ruangan, saluran masuk udara luar memasukkan udara segar, dan udara masuk dan keluar untuk melakukan pertukaran panas yang cukup untuk memastikan kualitas udara dalam ruangan dan mengurangi beban pendinginan AC dalam ruangan, sehingga memastikan kenyamanan lingkungan dalam ruangan..
Keuntungan:
1) Ada kipas dan pipa untuk memasukkan dan membuang udara, yang dapat mewujudkan pasokan dan pembuangan udara titik tetap;
2) Memiliki fungsi pertukaran panas, yang dapat mengurangi kehilangan panas di dalam ruangan;
3) Ada fungsi penyaringan tertentu yang dapat memfilter PM 2.5.
Dimensi:
Model
|
Koneksi
|
Dimensi
|
Jenis Koil
|
|||
SAE (Flare), ODF (Solder)
|
H1
|
H2
|
L1
|
Q
|
HM2
HM3
|
|
1020/2
|
1/4''SAE
|
75
|
62.5
|
58
|
-
|
|
1020/3
|
3/8''SAE
|
65
|
||||
1028/2
|
1/4''ODF
|
32.5
|
125
|
|||
1028/3
|
3/8''ODF
|
62.5
|
125
|
|||
1064/3
|
3/8''SAE
|
82
|
69.5
|
68
|
||
1064/4
|
1/2'' SA
|
72
|
||||
1068/3
|
3/8''ODF
|
111
|
||||
1068/4
|
1/2''ODF
|
127
|
||||
1070/4
|
1/2''ODF
|
91
|
75.0
|
100
|
45
|
|
1070/5
|
5/8''ODF
|
106
|
||||
1078/4
|
1/2''ODF
|
127
|
||||
1078/5
|
5/8''ODF
|
173
|
||||
1078/9
|
1 1/8''ODF
|
115
|
96.0
|
250
|
80
|
|
1078/11
|
1 3/8''ODF
|
172
|
138.0
|
278
|
68
|
|
1090/5
|
5/8''SAE
|
106
|
78.0
|
120
|
57
|
|
1090/6
|
3/4''SAE
|
106
|
78.0
|
124
|
57
|
|
1079/7
|
ODF 7/8''
|
91
|
75.0
|
190
|
45
|
|
1079/11
|
1 3/8''ODF
|
115
|
96.0
|
292
|
80
|
|
1079/13
|
1 5/8''ODF
|
172
|
138.0
|
278
|
68
|
|
1098/7
|
ODF 7/8''
|
106
|
78.0
|
180
|
57
|
|
1099/9
|
1 1/8''ODF
|
106
|
78.0
|
216
|
57
|
|
1099/11
|
1 3/8''ODF
|
157
|
127.0
|
291
|
68
|
Data teknis:
Prinsip Operasi
|
Nomor model
|
Pelabuhan SAE
|
Ukuran kursi nominal Ø (mm)
|
Faktor Kv
(m³/jam)
|
PS
(batang)
|
TS(℃)
|
TA(℃)
|
||
min
|
maks
|
min
|
maks
|
||||||
Akting Langsung
|
1020/2
|
1/4''
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
1020/3
|
3/8''
|
3
|
0, 23
|
||||||
Pilot Diafragma Dioperasikan
|
1064/3
|
3/8''
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
1064/4
|
1/2''
|
||||||||
1070/4
|
1/2''
|
12, 5
|
2, 20
|
||||||
1070/5
|
5/8''
|
2, 61
|
|||||||
1090/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1090/6
|
3/4''
|
4, 80
|
|||||||
Piston Pilot Dioperasikan
|
1034/3
|
3/8''
|
6, 5
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
1034/4
|
1/2''
|
||||||||
1040/4
|
1/2''
|
12, 5
|
2, 40
|
||||||
1040/5
|
5/8''
|
3, 00
|
|||||||
1050/5
|
5/8''
|
16, 5
|
3, 80
|
||||||
1050/6
|
3/4''
|
4, 80
|
Instalasi:
Sebelum menghubungkan katup ke pipa, disarankan untuk memastikan bahwa sistem pendingin bersih.Faktanya, katup dengan gasket PTFE, dan khususnya katup piston, sensitif terhadap kotoran dan serpihan.Selanjutnya, periksa apakah arah aliran dalam pipa sesuai dengan panah yang tertera pada badan katup.Semua katup dapat dipasang dalam posisi apa pun asalkan koil tidak mengarah ke bawah.Pematerian katup dengan sambungan solder harus dilakukan dengan hati-hati, menggunakan bahan pengisi dengan titik leleh rendah.Tidak perlu membongkar katup sebelum mematri, tetapi penting untuk menghindari kontak langsung antara api obor dan badan katup, yang dapat merusak dan mengganggu fungsi yang tepat dari
katup.
Sebelum menghubungkan katup ke sistem kelistrikan, pastikan voltase dan frekuensi saluran sesuai dengan nilai yang tertera pada koil.
