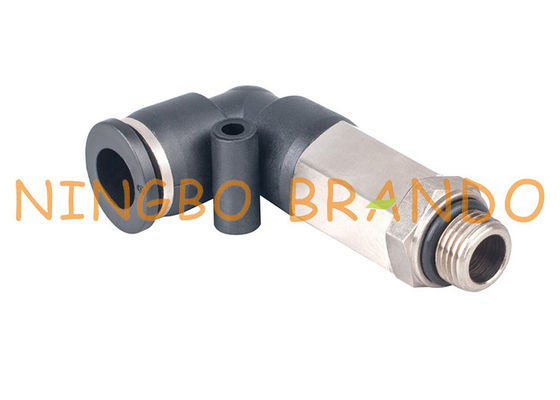

1/4 `` 8mm Extended Male Elbow Quick Connect Pneumatic Hose Fittings

1/4 `` 8mm Extended Male Elbow Quick Connect Pneumatic Hose Fittings

Perlengkapan dorong Brando (alat kelengkapan pneumatik, alat kelengkapan dorong untuk menghubungkan, alat kelengkapan satu sentuhan) terbuat dari kuningan berlapis nikel (benang) dan PBT (badan), cakar pegangan tabung baja tahan karat, kerah dan lengan pelepas POM menawarkan mekanisme pegangan dan pelepasan yang cepat untuk memberikan gaya pemutusan yang rendah untuk memudahkan pelepasan tubing.Untuk memasang tabung, cukup masukkan tabung ke dalam fitting sampai terbawah.Untuk melepaskan tabung, tekan cincin selongsong pelepas dan tabung dapat dengan mudah ditarik keluar.Fitting dorong (dorong pneumatik untuk menghubungkan fiting, fiting tabung satu sentuhan) tersedia dalam berbagai jenis, model, dan ukuran untuk memenuhi berbagai permintaan tabung dan menyediakan hubungan penting antara komponen dalam sistem pneumatik.Badan fitting siku dan Tee berulir dapat diputar setelah pemasangan untuk memungkinkan variasi dalam arah perpipaan.Mengakomodasi tabung metrik OD mulai dari 4 mm hingga 16 mm, tabung inci mulai dari 1/8 "hingga 1/2";Kisaran ukuran benang adalah dari R, PT, BSPT 1/8 hingga R, PT, BSPT 1/2 dan ulir metrik dari M5 hingga M20.Bentuk Lengan Pelepas: Oval dan Bulat.Warna Lengan Pelepas: Biru, Merah, Hitam, Abu-abu atau Warna Kustom.

* Kedap udara sempurna berkat segel bibir
* Kopling aman pada semua jenis tabung
* Kopling sempurna bahkan dengan adanya pipa dengan potongan diagonal
* Dibuat dengan bahan perawan

Dimensi & Kode Urutan Fitting Selang Pneumatik:

Fitting Siku Pria Diperpanjang:

Gambar	Dimensi	Bagian no.	R	D	D1	L1	L	L '	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
			R3 / 8 "	4	11	10	19	43	17
			R1 / 2 "	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
			R1 / 2 "	6	13	11	20	47	21
		PLL8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PLL10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PLL12	R1 / 8 "	12	21	8	30	56	19
			R1 / 4 "	12	21	9	30	57	19
			R3 / 8 "	12	21	10	30	57	19
			R1 / 2 "	12	21	11	30	60	21

Fitting Banjo Pria:

Gambar	Dimensi	Bagian no.	R	D	D1	L1	L	L '	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
		PH8	R1 / 8 "	8	14	8	23	47	14
			R1 / 4 "	8	14	9	23	48	14
			R3 / 8 "	8	14	10	23	50	17
			R1 / 2 "	8	14	11	23	51	21
		PH10	R1 / 8 "	10	18	8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PH12	R1 / 4 ''	12	21	10	33	28	15
			R3 / 8 ''	12	21	12	35	34	19
			R1 / 2 ''	12	21	13	37	37	24

Rhabditiform dari Through Fitting:

Gambar	Dimensi	Bagian no.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	8
		PGJ8	8	15	20	42	4
			8	15	21	42	6
			8	15	21	41	8
			8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	8
			12	26	20	50	10
			12	24	21	47	12

Daftar Semua Perlengkapan Selang Pneumatik Plastik:

Memilih Perlengkapan yang Tepat untuk Sistem Pneumatik Anda:

Perlengkapan membantu mengontrol gaya dan aliran arah gas atau udara terkompresi yang digunakan dalam sistem pneumatik.Salah satu pertimbangan pertama dalam memilih konektor adalah jenis bejana yang akan Anda hubungkan seperti fleksibilitas selang atau tabung, serta diameter dalam (ID) dan diameter luar (OD) bejana untuk memastikan segel yang memadai dan koneksi yang aman.Pemilihan material fitting untuk konektor pneumatik Anda juga penting, termasuk kompatibilitas gas atau ketahanan terhadap panas atau korosi.

Pertimbangan lain dalam memilih konektor sistem pneumatik yang tepat meliputi:
1. Jenis koneksi dan fungsi yang dijalankannya
2. Tekanan operasional dari sistem pneumatik
3. Kisaran suhu pengoperasian
4. Persyaratan PSI untuk aplikasi Anda
5. Besarnya getaran yang dihasilkan oleh sistem pneumatik
6. Jenis benang dari fitting penerima
