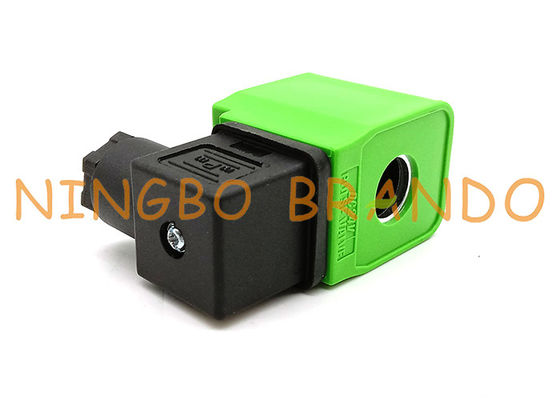

Seri BFEC DMF Versi Baru Dust Collector Pulse Jet Valve Coil Listrik

Seri BFEC DMF Versi Baru Dust Collector Pulse Jet Valve Coil Listrik

Prinsip kerja solenoida
Solenoida adalah komponen terpenting yang digunakan dalam katup solenoida untuk mengontrol aliran cairan dan gas.Solenoida adalah perangkat elektromekanis yang mengubah energi listrik AC atau DC menjadi gerakan linier.Mereka biasanya terdiri dari gulungan kumparan heliks secara konsentris di sekitar silinder yang dapat digerakkan, yang disebut angker, terbuat dari bahan feromagnetik seperti besi atau baja.Sebagian besar katup solenoida memiliki kumparan yang dapat diganti dan dapat digunakan dengan kumparan dengan voltase berbeda.

Ketika arus mengalir melalui kumparan, ia menghasilkan medan magnet di dalam kumparan yang menarik angker menuju pusat solenoida menggunakan prinsip dasar yang sama seperti elektromagnet biasa.Karena dinamo ditarik ke arah pusat solenoida terlepas dari polaritas arusnya, diperlukan gaya berlawanan untuk mengembalikan angker ke posisi awal ketika kumparan tidak diberi energi.Ini dicapai dengan menggunakan mekanisme pegas.Dalam kondisi ideal, untuk menggerakkan solenoida, gaya yang dihasilkan oleh solenoida harus lebih besar dari gaya gabungan pegas, dan tekanan hidraulik, serta gesekan.

Pertama, metode koneksi koil solenoida:

1. Jenis timah: Metode sambungan jenis kawat kumparan elektromagnetik dapat dibagi menjadi kabel listrik, kabel dua inti dan kabel tiga inti.

2. Jenis pin: jenis pin dapat dibagi menjadi tiga colokan (DIN43650A, DIN43650B, DIN43650C, atau disesuaikan), dua steker atau bentuk yang dibuat khusus.

Kedua, tingkat isolasi kumparan solenoida:

1. Kelas bahan isolasi: 130 (B) Kenaikan suhu ≤ 85 ° C

2. Kelas bahan isolasi: kenaikan suhu 155 (F) ≤ 115 ° C

3. Kelas bahan isolasi: kenaikan suhu 180 (H) ≤ 140 ° C

4. Kelas bahan isolasi: 200 (N) kenaikan suhu ≤ 160 ° C

Parameter teknis kumparan katup jet solenoid pulsa:

Dimensi utama kumparan suku cadang katup jet pulsa ukuran lubang 13mm:

Dua jenis kumparan solenoid pulsa Tembaga & Plastik lama dan baru untuk Anda pilih:

Mesin kumparan gulungan kumparan katup pulsa kontrol otomatis DC24V / 220VAC:

Bagaimana cara meningkatkan nilai Q dari koil solenoida luka?

Faktor kualitas Q merupakan parameter bobot yang mencerminkan kualitas kumparan.Meningkatkan nilai Q dari kumparan merupakan salah satu poin penting yang harus diperhatikan saat melilitkan kumparan elektromagnetik.Jadi, bagaimana cara meningkatkan nilai Q dari kumparan elektromagnetik?Izinkan saya memperkenalkan Anda secara detail di bawah ini.

Menurut frekuensi kerja, kabel kumparan dipilih.Induktor dengan kerja pendek dan frekuensi rendah biasanya ditembakkan dengan kabel berinsulasi seperti kabel enamel.Frekuensi operasi lebih tinggi dari puluhan ribu Hz, dan di sirkuit di bawah 2MHz, kawat berinsulasi multi-untai digunakan untuk melilitkan kumparan elektromagnetik, yang secara efektif dapat meningkatkan luas permukaan konduktor, sehingga Q nilai lebih tinggi dari gulungan kumparan oleh kawat tunggal dari luas penampang yang sama.Sekitar 30%.

Gunakan kumparan gelung berkualitas tinggi untuk mengurangi kehilangan media.Dalam aplikasi frekuensi tinggi, seperti pita panjang gelombang pendek, karena kumparan kumparan umum, kerugian dielektrik tinggi.Oleh karena itu, bahan dielektrik frekuensi tinggi seperti keramik frekuensi tinggi, polytetrafluoroethylene, polistiren, dll. Harus digunakan sebagai kerangka, dan Penggulungan dilakukan dengan metode penggulungan.

Pilih ukuran kumparan yang wajar untuk mengurangi kerusakan.Jika tebal belitan t, panjang belitan L, dan diameter luar D memenuhi 3t + 2L = D, rugi-rugi juga terkecil.Koil dengan pelindung optimal saat L / D = 0.8-1.2.

Pilih diameter pelindung yang wajar.Menggunakan perisai dapat meningkatkan kerusakan solenoida dan mengurangi nilai Q.Oleh karena itu, ukuran pelindung sebaiknya tidak terlalu kecil.Jika area perisai terlalu besar, volumenya akan meningkat.

Selamat datang di pertanyaan Anda!
