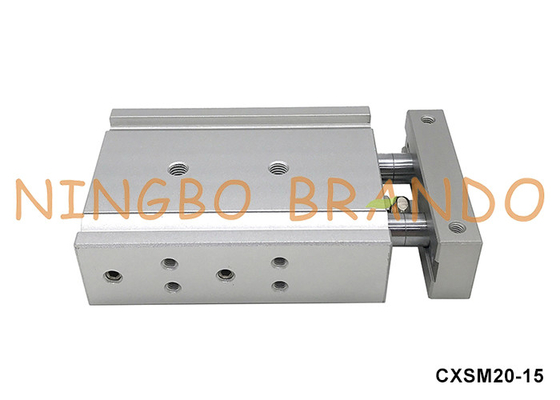

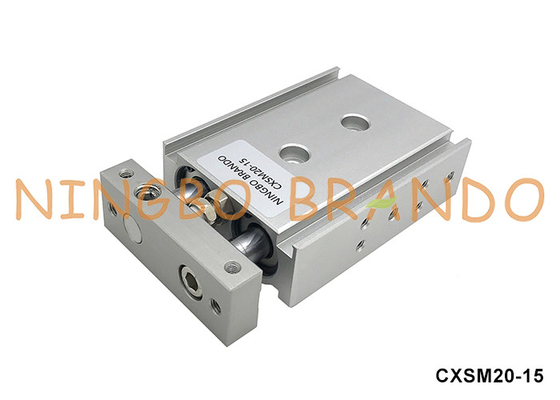

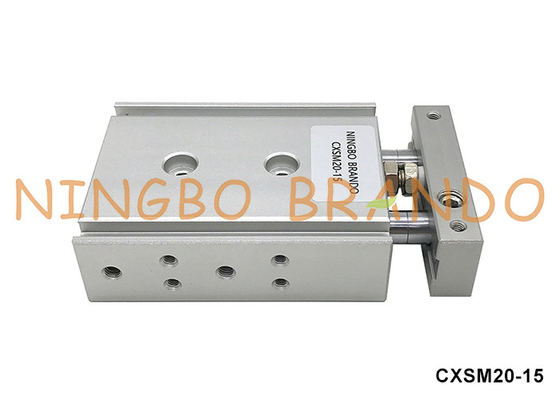

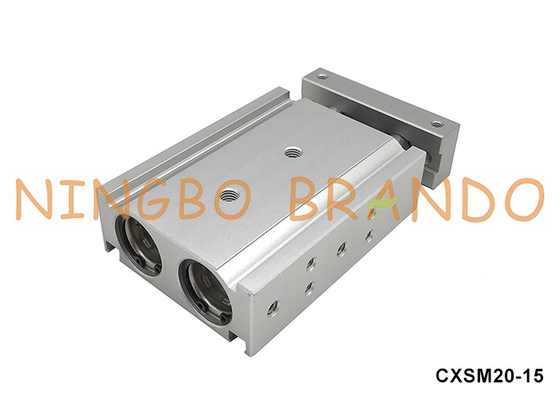

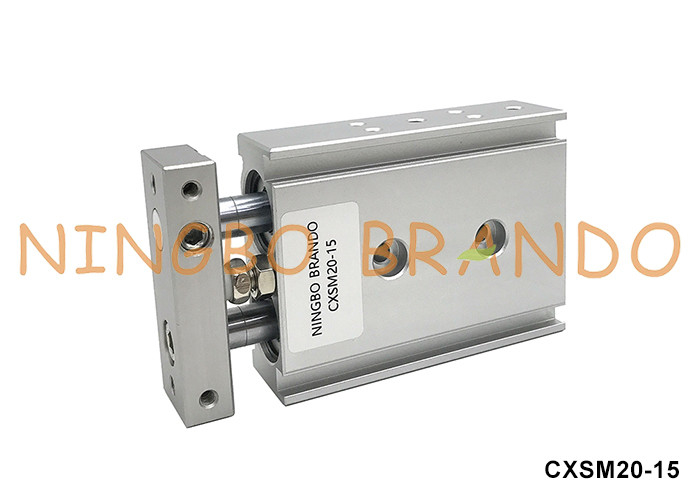

Name: CXSM20-15 SMC Type Dual-Rod Pneumatic Air Cylinder 20mm Bor 15mm Stroke
Brand: BRANDO
SKU: CXSM20-15
Rating: 4.7 (163 reviews)

Rumah Produk Pneumatik udara silinder

CXSM20-15 SMC Type Dual-Rod Pneumatic Air Cylinder 20mm Bor 15mm Stroke

Detail produk:

Tempat asal:	Ningbo, Cina
Nama merek:	BRANDO
Sertifikasi:	CE, ISO
Nomor model:	CXSM20-15

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	100 PCS
Harga:	negotiable
Kemasan rincian:	Kotak, Karton, Pallet
Waktu pengiriman:	15 hingga 20 hari kerja
Syarat-syarat pembayaran:	T/T, PayPal, Western Union
Menyediakan kemampuan:	50000pcs Per Bulan

Kontak

Detil Deskripsi produk

Nama produk:	Silinder Batang Ganda	Ukuran Lubang:	20mm
Stroke:	15mm	Ukuran Pelabuhan:	M5X0.8
Fluida Kerja:	Udara	Tekanan Kerja:	0,05 hingga 0,7 MPa
Tekanan Bukti:	1,05 MPa	Suhu Kerja:	-10 hingga +60 ℃ (Tanpa Beku)
Jenis bantalan:	Bantalan Geser	Bantalan:	bumper karet
Menyoroti:	SMC Silinder CXSM20-15 , Silinder SMC Dual Rod , Silinder Pneumatik SMC

CXSM20-15 SMC Type Dual-Rod Pneumatic Air Cylinder

Cylinder pneumatik dual rod seri CXS memberikan dua kali kekuatan output. Dua jenis bantalan tersedia sebagai standar, bantalan geser (CXSM) atau bantalan busing bola (CXSL).Seri ini tersedia dalam ukuran lubang 6mm, 10mm, 15mm, 20mm, 25mm, 32mm dengan stroke maksimum hingga 200mm. Mereka populer digunakan dalam aplikasi pick and place, dll. Jika Anda memiliki permintaan atau pertanyaan, silahkan hubungi kami!

Kode pesanan:

Data teknis:

Ukuran lubang (mm)	6	10	15	20	25	32
Cairan	Udara (Bukan pelumas)
Tekanan Bukti	10,05 MPa
Tekanan operasi maksimum	0.7MPa
Min Tekanan Operasi	0.15 MPa	0.1 MPa		00,05 MPa
Suhu Lingkungan dan Cairan	-10 sampai +60 °C (Tidak beku)
Kecepatan piston (mm/s)	30 sampai 300	30 sampai 800	30 sampai 700		30 sampai 600
Bantal	Bumper karet
Jangkauan yang dapat disesuaikan	0 sampai -5mm dibandingkan dengan stroke standar
Ukuran port	M5x0.8				1/8"
Jenis bantalan	Slide bearing (CXSM), Ball bushing bearing (CXSL) (dimensi yang sama untuk keduanya)

Stroke:

Nomor model	Tekanan standar (mm)	Long Stroke (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Output Teoritis:

Ukuran Bor (mm)	Ukuran batang (mm)	Arah Operasi	Luas piston (mm2)	Tekanan operasi (MPa)
Ukuran Bor (mm)	Ukuran batang (mm)	Arah Operasi	Luas piston (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	Di luar	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	Di luar	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	Di luar	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	Di luar	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	Di luar	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	Di luar	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

Catatan: Teoritis output (N) = Tekanan (MPa) x Area piston (mm2)

Produksi kami:

Lebih banyak Silinder Pneumatik:


Silinder piston	Mini Silinder	Silinder kompak	Slide Tabel Silinder

Silinder Panduan	Silinder tanpa batang	Silinder Jari	Silinder Rotary

Produk terkait:


Katup Pneumatik	FRL pneumatik	Fitting Pneumatik	Tabung Pneumatik

Fokus pada tuntutanmu, menawarkan solusi terbaik:

√ Hubungi kami jika ada pertanyaan

√ Hubungi kami jika ada yang perlu diubah

√ Hubungi kami jika tidak yang Anda cari

√ Hubungi kami jika Anda sedang merancang

Selamat datang untuk pertanyaan dan pertanyaan Anda!
