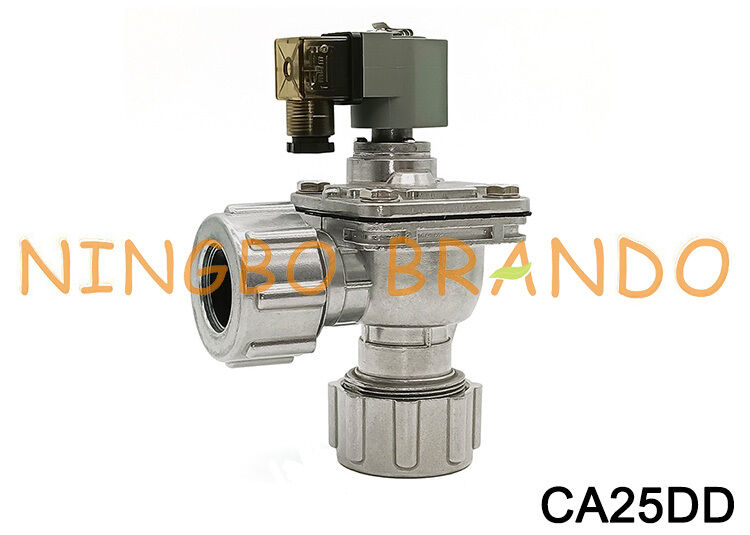

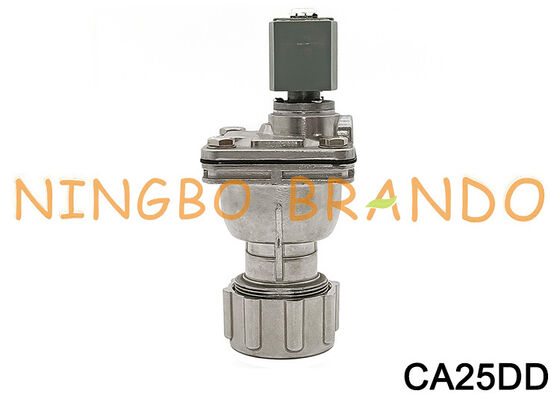

CA25DD Goyen Tipe DD Seri Pulse Jet Diaphragm Valve CA25DD010-300
Ventil Pulse Jet Seri DD: * 3/4", 1", 1,5" ukuran port * Katup diafragma berkinerja tinggi dengan port nut dresser. * Tersedia dengan pilot integral atau sebagai katup yang dikendalikan dari jarak jauh. * Outlet pada 90 derajat ke inlet.
Cocok untuk: Aplikasi pengumpul debu,khususnya untuk jet pulsa terbalik pembersih filter dan variasi termasuk filter kantong, kartrid Filter, filter amplop, filter keramik,dan serat logam sinter filter.
Konstruksi: Karoseri dan Kacang-kacangan: Aluminium (diecast) Ferrule: 304 Ss Armature: 430FR Ss Segel:Nitril atau Viton (opsional) Segel Kacang Kompor: Nitril atau Viton Kursi Daphragm: Buna, Nylon
Dimensi katup pulsa jet tipe CA25DD Goyen:
Video dari CA25DD Goyen Tipe Pulse Jet Valve:
Data teknis dari Dresser Nut Pulse Jet Valves:
Model
CA20DD
CA25DD
CA45DD
Ukuran Nominal
20
25
45
Ukuran pelabuhan
mm
20
25
40
dalam
3/4 "
1"
1-1/2"
Jumlah Diafragma
1
1
2
Aliran
Kv
12
20
44
Resume
14
23
51
Tekanan (Psi)
5 sampai 125
5 sampai 125
5 sampai 125
Suhu (°C)
NBR
-40 sampai 82
-40 sampai 82
-40 sampai 82
FKM
-29 sampai 232
-29 sampai 232
-29 sampai 232
Lebih banyak katup pulsa tipe Goyen untuk Anda pilih:
Tipe Threaded Tipe Immersion Tipe Dresser Nut Tipe Flanged Tipe
RCA Series Solenoid Coil Armature Assembly Pulse Controller
Prinsip Kerja:
Katup pulsa elektromagnetik terdiri dari operator pilot elektromagnetik, diafragma dan tubuh katup.diafragma ditekan erat terhadap outlet katup untuk menjaga katup tetap dalam posisi tutup.
Ketika dihidupkan oleh sinyal listrik dari pengontrol, armatur elektromagnetik akan bergerak untuk membuka bukaan debit rongga belakang.
Udara terkompresi di rongga belakang meledak ke tekanan relief dan udara bertekanan di rongga depan mendorong diafragma untuk membuka outlet utama katup,maka katup pulsa elektromagnetik terbuka dan mulai meledak.
Ketika sinyal menghilang dan pegas bekerja segera untuk mengirim pilot operator kembali ke posisi aslinya dan menutup bukaan pembuangan.Diafragma akan menutup jalur oleh efek tekanan di rongga depan dan musim semiKatup pulsa berhenti berdetak.
Lubang di diafragma meredam aliran udara ketika armature mengangkat untuk melepaskan tekanan.gas tekanan akan mengisi ke dalam rongga depan untuk menutup jalur oleh diafragmaKatup pulsa berhenti berdetak.
