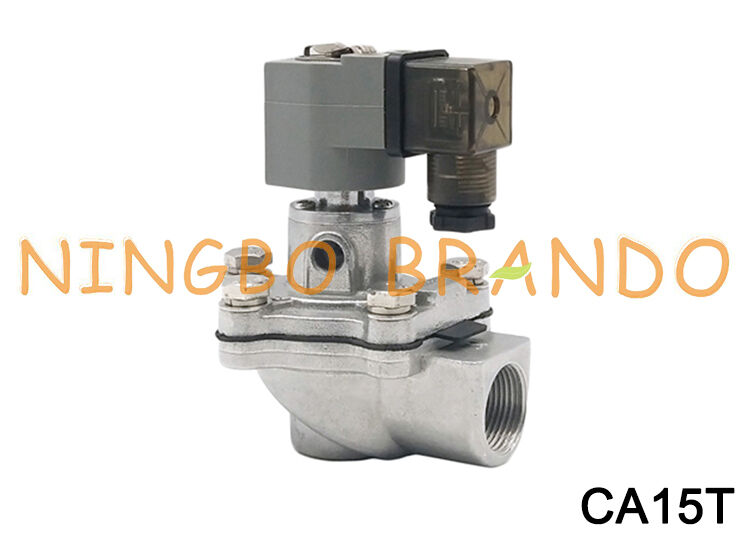

Goyen Type CA15T Pulse Jet Valves seri 1/2' 'T DC24V AC220V
Goyen tipe CA15T adalah 1/2 inci sudut kanan berujung pulsa jet katup solenoid yang digunakan dalam sistem pengumpul debu.3 sampai 0.8 MPa dan tegangan yang tersedia termasuk 24VDC dan 220VAC.
Spesifikasi Utama
Ukuran port: 1/2 inci (15mm nominal)
Jenis katup: Sudut lurus, port berujung
Kisaran tekanan: 0,3 sampai 0,8 MPa
Opsi tegangan: 24VDC, 24VAC, 110VAC, 220VAC
Bahan Diafragma: NBR, FKM, atau EPDM
Dimensi katup pulsa jenis Goyen CA15T:
Data teknis katup jet pulsa sudut kanan:
Model Pilot Integral No.
CA15T
CA20T
CA25T
CA35T
CA45T
CA50T
CA62T
CA76T
Nomor model pilot jarak jauh
RCA15T
RCA20T
RCA25T
RCA35T
RCA45T
RCA50T
RCA62T
RCA76T
Ukuran lubang
(mm)
15
20
25
35
45
50
62
76
Ukuran port
(Inci)
1/2 "
3/4 "
1"
1-1/2"
1-1/2"
2'
2-1/2"
3'
Nomor diafragma
1
2
Tekanan kerja
5 sampai 125 psi
Tegangan
24VDC, 24VAC, 110VAC, 220VAC
Bahan diafragma
NBR (standar), FKM (pilihan)
Bahan tubuh
Aluminium (diecast)
Struktur katup
Sudut kanan (outlet berada pada 90° ke Inlet)
Video dari katup pulsa CA15T:
Lebih banyak katup pulsa tipe Goyen untuk Anda pilih:
Tipe Threaded Tipe Immersion Tipe Dresser Nut Tipe Flanged Tipe
RCA Series Solenoid Coil Armature Assembly Pulse Controller
Prinsip Kerja:
Katup pulsa elektromagnetik terdiri dari operator pilot elektromagnetik, diafragma dan tubuh katup.diafragma ditekan erat terhadap outlet katup untuk menjaga katup tetap dalam posisi tutup.
Ketika dihidupkan oleh sinyal listrik dari pengontrol, armatur elektromagnetik akan bergerak untuk membuka bukaan debit rongga belakang.
Udara terkompresi di rongga belakang meledak ke tekanan relief dan udara bertekanan di rongga depan mendorong diafragma untuk membuka outlet utama katup,maka katup pulsa elektromagnetik terbuka dan mulai meledak.
Ketika sinyal menghilang dan pegas bekerja segera untuk mengirim pilot operator kembali ke posisi aslinya dan menutup bukaan pembuangan.Diafragma akan menutup jalur oleh efek tekanan di rongga depan dan musim semiKatup pulsa berhenti berdetak.
Lubang di diafragma meredam aliran udara ketika armature mengangkat untuk melepaskan tekanan.gas tekanan akan mengisi ke dalam rongga depan untuk menutup jalur oleh diafragmaKatup pulsa berhenti berdetak.
