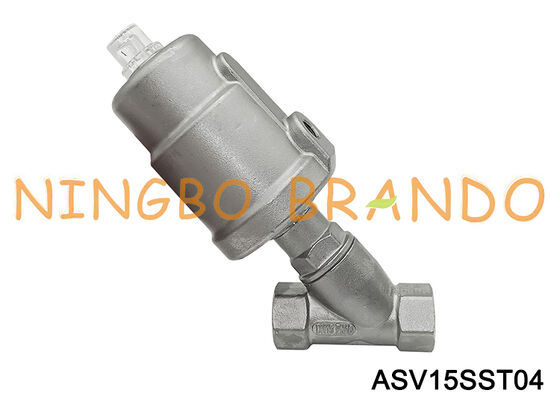

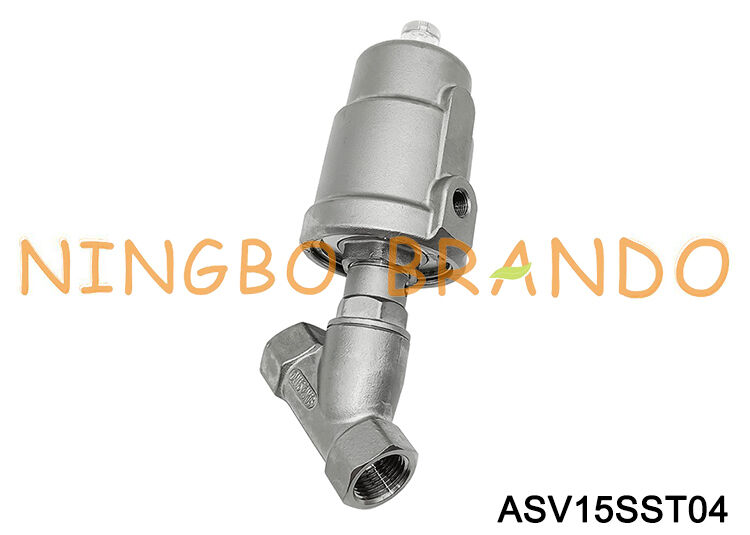

1/2 ''Katup Kursi Sudut Pneumatik DN15 Katup Proses NC Baja Tahan Karat

1/2 '' Pneumatic Angle Seat Valve DN15 Baja tahan karat NC Proses Valve

Sebuah 1/2 '' Pneumatic Angle Seat Valve adalah katup proses 2/2-way yang dioperasikan secara pneumatik yang digunakan untuk kontrol on/off cairan, gas, uap dan media proses lainnya.Tubuh bersudut menciptakan jalur aliran yang relatif langsung, membuat jenis katup ini cocok untuk aplikasi yang membutuhkan kapasitas aliran yang baik dan sering beralih.

Untuk konfigurasi 1/2 '/ DN15 yang biasanya tertutup, spesifikasi yang diterbitkan termasuk bodi baja tahan karat, penyegelan PTFE, lubang 15 mm, dan pemicu spring-return pneumatik.

Prinsip Kerja

Katup menggunakan udara terkompresi untuk menggerakkan piston di dalam aktuator.

Masukkan udara → Katup terbuka

Ketika udara kontrol pneumatik memasuki aktuator, piston bergerak melawan kekuatan pegas dan mengangkat kursi katup, memungkinkan media proses mengalir.

Udara dikeluarkan → Katup ditutup

Ketika udara kontrol habis, pegas internal mengembalikan piston ke posisi aslinya dan menutup katup.

Hal ini membuat konfigurasi NC gagal-tutup ketika udara kontrol pneumatik hilang, dengan asumsi pengaturan spring-return standar.

Keuntungan dari Desain Kursi Sudut

Konstruksi kursi sudut memberikan beberapa karakteristik yang berguna untuk kontrol proses industri:

Kapasitas aliran yang relatif tinggi untuk ukuran pipa nominalnya
Cocok untuk sering beralih pneumatik
Dapat menangani cairan, gas dan uap, tergantung pada segel dan konfigurasi tubuh
Cocok untuk beberapa media viskositas tinggi
Konstruksi stainless steel tersedia untuk lingkungan proses yang menuntut
Aksi pneumatik menghindari pemasangan aktuator listrik langsung pada mekanisme katup utama

Data teknis:

Dimensi utama:

Produksi kami:

Produk terkait:

Kotak Switch Batas	Pkatup pneumatik	FRL pneumatik	Electropneumatic Positioner
