Name: SMC Tipe CXSM20-15 Silinder Pneumatik Seri CXS
Brand: Ningbo Brando Hardware Co., Ltd
SKU: CXSM20-15
Price: 49.10 USD
Availability: InStock

Rumah Produk Pneumatik udara silinder

SMC Tipe CXSM20-15 Silinder Pneumatik Seri CXS

Detail produk:

Tempat asal:	Cina
Nama merek:	BRANDO
Sertifikasi:	None
Nomor model:	CXSM20-15

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	300 buah
Harga:	Dapat dinegosiasikan
Kemasan rincian:	Kotak Dalam, Karton, Palet
Waktu pengiriman:	Perundingan
Syarat-syarat pembayaran:	T/T, Western Union,
Menyediakan kemampuan:	100.000 buah per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Silinder Batang Ganda	Ukuran Lubang:	20mm
Stroke:	15mm	Ukuran Pelabuhan:	M5X0.8
Tekanan Kerja:	0,05 hingga 0,7 MPa	Tekanan Bukti:	1,05 MPa
Suhu kerja:	-10 hingga +60 ℃ (Tanpa Beku)	Jenis bantalan:	Bantalan Geser
Bantalan:	bumper karet	Fluida Kerja:	Udara
Menyoroti:	SMC CXSM20-15 , Silinder SMC CXSM20-15 , Silinder Pneumatik SMC

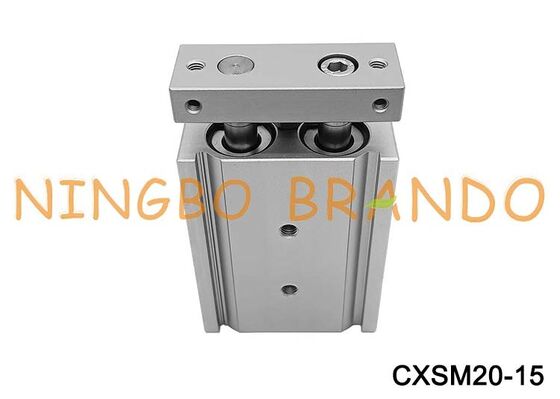

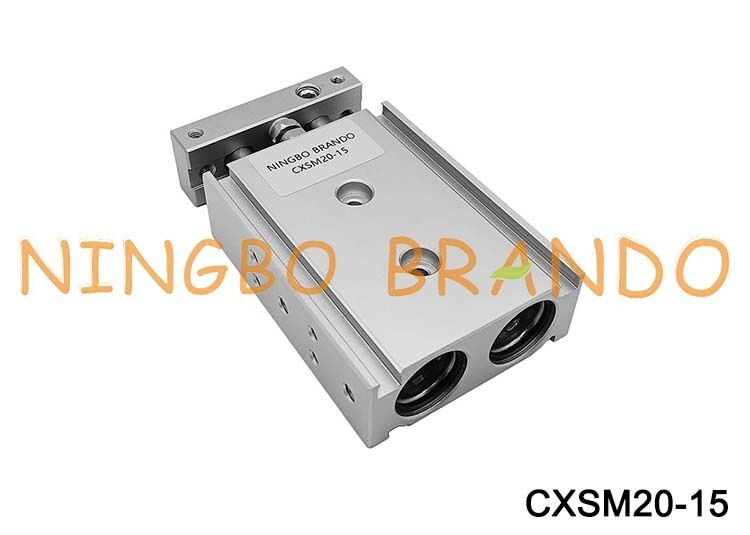

Silinder Pneumatik SMC Tipe CXSM20-15 Seri CXS

SMC tipe CXSM20-15 adalah silinder pneumatik dari seri CXS SMC, yang dirancang untuk gerakan linier terpandu dalam otomatisasi industri dan aplikasi pneumatik. Konstruksi batang ganda terpandunya membantu mendukung gerakan yang stabil dan menahan beban eksternal selama operasi.

Silinder SMC tipe CXSM20-15 cocok untuk peralatan otomatisasi, sistem penanganan material, mesin perakitan, dan aplikasi pemosisian presisi di mana gerakan linier yang andal diperlukan.

Kode Pesanan:

Data Teknis:

Ukuran Bore (mm)	6	10	15	20	25	32
Fluida	Udara (Tanpa Pelumas)
Tekanan Uji	1.05 MPa
Tekanan Operasi Maksimum	0.7MPa
Tekanan Operasi Minimum	0.15 MPa	0.1 MPa		0.05 MPa
Suhu Sekitar dan Fluida	-10 hingga +60 ℃ (Tanpa Pembekuan)
Kecepatan Piston (mm/s)	30 hingga 300	30 hingga 800	30 hingga 700		30 hingga 600
Perdam	Bumper Karet
Rentang Penyesuaian Langkah	0 hingga -5mm dibandingkan dengan langkah standar
Ukuran Port	M5x0.8				1/8''
Tipe Bantalan	Bantalan geser (CXSM), Bantalan bola (CXSL) (dimensi sama untuk keduanya)

Langkah:

No. Model	Langkah Standar (mm)	Langkah Panjang (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Output Teoritis:

Ukuran Bore (mm)	Ukuran Batang (mm)	Arah Operasi	Area Piston (mm²)	Tekanan Operasi (MPa)
Ukuran Bore (mm)	Ukuran Batang (mm)	Arah Operasi	Area Piston (mm²)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	LUAR	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	DALAM	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	LUAR	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	DALAM	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	LUAR	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	DALAM	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	LUAR	628	62.8	-	126	188	251	314	377	440
CXS20	10	DALAM	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	LUAR	982	98.2	-	196	295	393	491	589	687
CXS25	12	DALAM	756	75.6	-	151	227	302	378	454	529
CXS32	16	LUAR	1608	161	-	322	482	643	804	965	1126
CXS32	16	DALAM	1206	121	-	241	362	482	603	724	844

Catatan: Output teoritis (N)= Tekanan (MPa) x Area Piston (mm²)
